自力式溫度調節閥使用說明

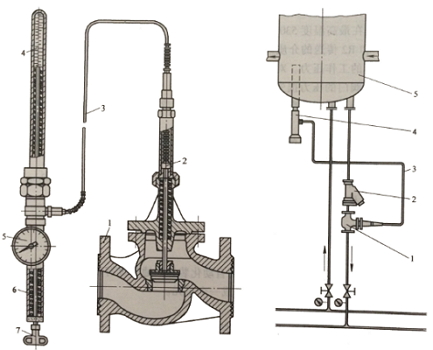

自力式溫度調節閥的結構見圖所示，溫包4插入要調溫的管路或容器中。溫包中充一定量易膨脹液體。液體的體積與溫度有關。溫包可以作為調節閥的靈敏元件。

通過給定裝置6和調節旋鈕3，可改變充有膨脹液的溫包4的容積，使調節閥設定在一個適當?shù)臏囟戎怠９苈坟浫萜鲀?nèi)溫度的變化，導致溫包內液體體積的變化。這一變化通過毛細管3，以壓力形式傳送給活塞2.活塞2作用于閥門1的閥桿上，開啟或關閉安裝在管道上的調節閥。開啟還是關閉時根據所得到的指令，以及閥的安全位置（常閉或常開）所決定的。調節閥還包含了一個壓力計5，以便獨處膨脹液的壓力。溫包4、壓力計5、給定裝置6及調節旋鈕7形成調節閥的恒溫器。自力式溫度調節閥具體使用的例子，是調節閥鍋爐溫度，自力式溫度調節閥可作為比例元件，也就是在溫度和閥門開度之間，有一個線性的函數關系。

1-閥門 2-活塞 3-連接毛細管 4-溫包 5-壓力計 6-給定裝置 7-調節旋鈕
1-調節閥 2-Y型過濾器 3-毛細管 4-溫度傳感器 5-鍋爐

調節閥的固有特性是快開型的，這是由于此種調節閥設計成開度小的閥門，溫飽內裝入的膨脹液也少。 自力式溫度調節閥全開時Kv值與相同公稱壓力、相同規格、相同口徑的普通調節閥相比，全開時的Kv指相近，泄漏量也相近，及單座閥0.05%全開時的流量。
