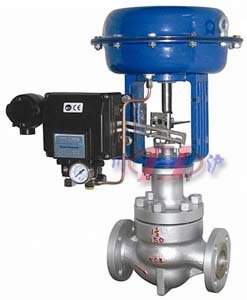

HSC套筒單座調節閥

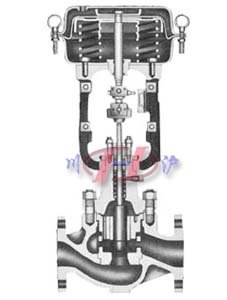

HSC套筒單座調節閥 HSC套筒單座調節閥 內部剖面圖
HSC套筒單座調節閥 HSC套筒單座調節閥 內部剖面圖

一、HSC套筒單座調節閥 概述

上海川滬閥門有限公司生產的HSC套筒單座調節閥適用于高壓差易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閃蒸和空化的破壞。
HSC套筒調節閥具有以下優點：

  1. 閥門結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。
  2. 閥芯導向面積大，抗振性好。
  3. 調節閥的泄漏量符合ANSI B16.104標準。
  4. 配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。

二、HSC套筒單座調節閥 閥體參數

閥體型式 直通套筒單座鑄造球型閥
公稱通徑 40、50、65、80、100、150、200mm
公稱壓力 ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式 密封面型式 FF、RF、RJ、LG、MFM
法蘭標準 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接標準 嵌接焊SW(40~50mm)；對接焊BW(65~200mm)
材料 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋 常溫型 -17~+230℃
伸長I型 -45~-17℃、 +230~+566℃
伸長II型 -100~-45℃
伸長III型 -196~-100℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

三、HSC套筒單座調節閥 閥內件

閥芯形式 套筒單座式柱塞型閥芯
套筒形式 分離式套筒
流量特性 等百分比特性(%)和線性特性(L)
材料 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

四、HSC套筒單座調節閥 執行機構

執行器型式 HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍 20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供氣壓力 140~400KPa(HA型)、400~500KPa(VA6型、VP型)
氣源接口 RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
環境溫度 -30~+70℃
作用形式 氣-關式或氣-開式
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

五、HSC套筒單座調節閥 主要性能

泄漏量 金屬閥座 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
回差 帶定位器 小于全行程的1%
不帶定位器 小于全行程的3%
基本誤差 帶定位器 小于全行程的±1%
不帶定位器 小于全行程的±5%
— 注：采用標準的V型聚四氟乙烯填料
可調范圍 50:1

六、HSC套筒單座調節閥 CV值和行程

公稱通徑 40 50 65 80 100 150 200
閥座直徑 Cv=4.0 Cv=6.3 25 Cv=6.3 25 32 25 32 40 32 40 50 40 50 65 65 80 100 80 100 125
額定Cv值 4.0 6.3 12 6.3 12 21 12 21 30 21 30 50 30 50 85 85 125 200 125 200 310
額定行程 35 38 50 75

七、HSC套筒單座調節閥 主要外形及連接尺寸

公稱通徑DN(mm) 40、50、65、80、100、150、200mm
結構長度 由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為
您提供完整的圖紙及技術資料。
閥體高度
執行器高度
