KHSC籠式單座調節閥

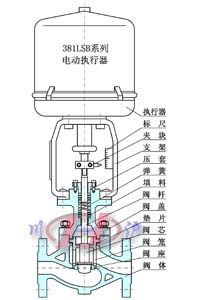

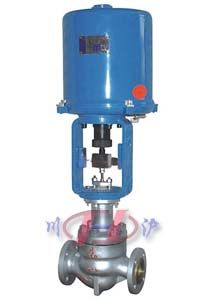

KHSC籠式單座調節閥 KHSC籠式單座調節閥 內部剖面圖
KHSC籠式單座調節閥 KHSC籠式單座調節閥 內部剖面圖

一、KHSC籠式單座調節閥 概述

上海川滬閥門有限公司生產的KHSC籠式單座調節閥具有以下優點：

  1. 采用頂部導向結構，配用直行程電動執行器，適用于高壓差易產生閃蒸空化的場合，是一種高性能的籠式單座調節閥，堅固的套筒保護閥體不受閃蒸和空化的破壞。
  2. 籠式單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。
  3. 閥芯導向面積大、抗振性好。
  4. 籠式單座調節閥的泄漏量符合ANSI Bl6.104標準。產品符合GB/T4213-92、JB/T7387-94。

二、KHSC籠式單座調節閥 閥體參數

閥體型式 直通鑄造球型閥
公稱通徑 40、50、65、80、100、150、200mm
公稱壓力 美標：ANSI 125、150、300、600 日標：JIS 10、16、20、30、40K 國標：PN1.6、4.0、6.4MPa
連接型式 法蘭連接 FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接標準 嵌接焊SW(40~50mm)、對接焊BW(65~200mm)
材料 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等
上閥蓋 常溫型 -17~+230℃
高溫型 -45～-17℃ +230～+566℃
低溫型 -100～-45℃、-196～-100℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

三、KHSC籠式單座調節閥 閥內件

閥芯形式 單座籠式柱塞型閥芯
流量特性 等百分比特性、線性特性
材料 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

四、KHSC籠式單座調節閥 執行機構

執行器型式 DKZ系列、381L系列、SKZ系列、PSL系列
輸入信號 DKZ執行機構 Ⅱ型0～10mA·DC（輸入電阻200Ω）；Ⅲ型4～20mA·DC（輸入電阻250Ω）
381L執行機構 4～20mA·DC或1～5V（輸入電阻250Ω）
SKZ執行機構 4～20mA·DC、1～5V DC
PSL執行機構 4～20mA·DC
電源電壓 DKZ執行機構 220V，50Hz
381L執行機構 220V，50/60Hz
SKZ執行機構 單相控制220V·50Hz
PSL執行機構 單相控制220V·50Hz； 三相控制380V，50Hz
手動機構 DKZ執行機構：手輪； 361L執行機構:離合式； SKZ執行機構: 手輪； PSL執行機構: 手輪
作用形式 電關式或電開式

五、KHSC籠式單座調節閥 主要性能

泄漏量 金屬閥座 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
軟閥座 小于閥額定容量的10-7，符合ANSI B16.104-1976 VI級
回差 配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1%
基本誤差 配DKZ執行機構為±2.5%；配361L執行機構為±2%；配SKZ執行機構為±1.5%；配PSL執行機構為±1%
可調范圍 50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)

六、KHSC籠式單座調節閥 Cv值和行程

公稱通徑 40 50 65 80 100 150 200
閥座直徑 15 20 25 20 25 32 25 32 40 32 40 50 40 50 65 50 65 80 80 100 125
額定Cv值 4.0 6.3 12 6.3 12 21 12 21 30 21 30 50 30 50 85 85 125 200 125 200 310
額定行程 25 38 50 75

七、KHSC籠式單座調節閥 主要外形及連接尺寸

公稱通徑DN(mm) 40、50、65、80、100、125、150、200
結構長度 由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為
您提供完整的圖紙及技術資料。
閥體高度
執行器高度
