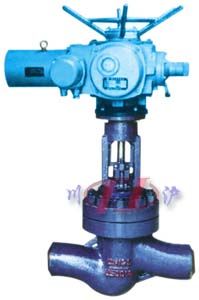

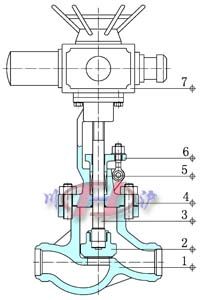

電動高壓截止閥(內部結構圖) |
一、電動高壓截止閥 概述
電動高壓截止閥(電站截止閥)適用于公稱壓力PN20～32MPa及P54/100V-P57/170V，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力、火力電站各種系統的管路中，切斷或接通管路介質。
二、電動高壓截止閥 產品特點
1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
三、電動高壓截止閥 技術參數
| 閥體型式 |
高壓鍛造閥 |
| 閥芯型式 |
柱塞式(錐面) |
| 公稱通徑 |
DN10 ～ DN100 |
| 公稱壓力 |
PN20.0～32.0MPa |
| 連接形式 |
焊接式 (對焊、承插焊) |
四、電動高壓截止閥 零件材料
| 1 |
閥體 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 2 |
閥芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 3 |
閥桿 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 |
閥蓋 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 |
填料 |
柔性石墨、PTFE |
| 6 |
填料壓蓋 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 7 |
電動執行器 |
殼體(HT200、WCB) |
五、電動高壓截止閥 性能規范
| 試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級 |
JIS(K) |
| 16.0 |
20.0 |
25.0 |
32.0 |
900 |
1500 |
20K |
40K |
| 強度試驗 |
24.0 |
30.0 |
37.5 |
48.0 |
22.5 |
39.0 |
7.5 |
16.5 |
| 密封試驗 |
17.6 |
22.0 |
27.5 |
35.2 |
16.5 |
28.6 |
5.5 |
12.1 |
| 工作溫度 |
≤425℃ |
| 適用介質 |
水、蒸汽、腐蝕性介質 |

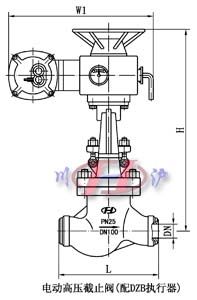

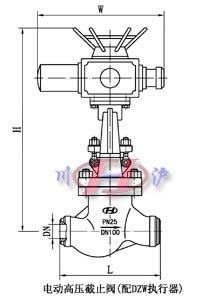

六、電動高壓截止閥 外形及連接尺寸
| DN |
L |
H |
W |
W1 |
國標50～200
美標 2"～8" |
由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。 |
