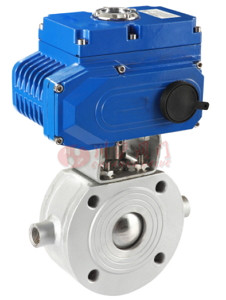

電動對夾保溫球閥
 |
| 電動對夾保溫球閥 |
一、電動對夾保溫球閥 概述
上海川滬閥門有限公司設計、研發的電動對夾保溫球閥主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。電動對夾保溫球閥也稱電動對夾夾套球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫夾套球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
電動對夾保溫球閥型號：CHBQ971F、CHBQ971PPL
二、電動對夾保溫球閥 技術參數
| 公稱壓力或壓力級 |
產品型號 |
| PN1.0MPa |
CHBQ971F-10C |
CHBQ971F-10P |
CHBQ971F-10P8 |
CHBQ971F-10P3 |
CHBQ971F-10R |
CHBQ971F-10R8 |
CHBQ971F-10R3 |
| PN1.6MPa |
CHBQ971F-16C |
CHBQ971F-16P |
CHBQ971F-16P8 |
CHBQ971F-16P3 |
CHBQ971F-16R |
CHBQ971F-16R8 |
CHBQ971F-16R3 |
| PN2.5MPa |
CHBQ971F-25 |
CHBQ971F-25P |
CHBQ971F-25P8 |
CHBQ971F-25P3 |
CHBQ971F-25R |
CHBQ971F-16R8 |
CHBQ971F-25R3 |
| CLASS150 |
CHBQ971F-150(LB)C |
CHBQ971F-150(LB)P |
CHBQ971F-150(LB)P8 |
CHBQ971F-150(LB)P3 |
CHBQ971F-150(LB)R |
CHBQ971F-150(LB)R8 |
CHBQ971F-150(LB)R3 |
| 10K |
CHBQ971F-10(K)C |
CHBQ971F-10(K)P |
CHBQ971F-10(K)P8 |
CHBQ971F-10(K)P3 |
CHBQ971F-10(K)R |
CHBQ971F-10(K)R8 |
CHBQ971F-10(K)R3 |
| 主要零件材料 |
閥體 |
WCB |
ZGlCr18Ni9Ti |
CF8(304) |
CF8(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF8M(316L) |
| 球體、閥桿 |
2Crl3 |
lCr18Ni9Ti |
0Cr18Ni9(304) |
0Cr18Ni9(304L) |
1Cr18Ni2Mo2(316) |
0Cr17Ni2Mo2(316) |
0Cr17Ni2Mo2(316L) |
| 密封圈 |
聚四氟乙烯 對位聚苯 |
| 填料、墊圈 |
V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊 |
| 適用工況 |
適用介質 |
重油、膠類等 |
硝酸腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕性介質 |
| 適用溫度 |
-28-300℃ |
| 配管法蘭 |
JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212 |
三、電動對夾保溫球閥 執行器參數
| 執行器類別 |
CHV系列執行器參數 |
CHQ系列執行器參數 |
| 電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
| 輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
| 動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
| 控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
| 動作時間 |
15秒/30秒/60秒 |
18S～112S |
| 保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
| 環境溫度 |
-30°～60° |
-20℃～+70℃ |
| 手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
| 機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
| 防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
| 防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
| 驅動電機 |
8W/E |
鼠籠式異步電機 |
| 進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
| 殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
四、電動對夾保溫球閥 性能規范
| 設計標準 |
ASME B 16.34 GB/T12224 |
| 結構長度 |
ASME B 16.10 GB/T12221 |
| 連接法蘭 |
ASME B 16.5、JB/T 79 |
| 試驗和檢驗 |
JB/T9092 API 598 |
| 適用介質 |
重油、膠類等易凝固介質 |

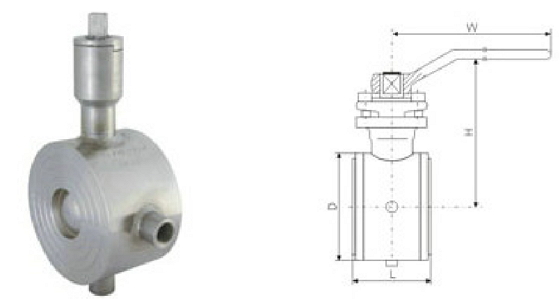

五、電動對夾保溫球閥 結構圖
六、電動對夾保溫球閥 安裝尺寸
| 公稱通徑(DN) |
產品型號 |
|
| L |
D |
W |
H |
Z-G |
| (mm) |
(in) |
1.0MPa |
1.6MPa |
2.5MPa |
150Lb |
10k |
手動 |
手動 |
|
| 15 |
1/2” |
40 |
53 |
53 |
53 |
47 |
58 |
130 |
80 |
3/8 |
| 20 |
3/4” |
45 |
63 |
63 |
63 |
57 |
63 |
170 |
80 |
3/8 |
| 25 |
1” |
50 |
73 |
73 |
73 |
66 |
74 |
170 |
100 |
3/8 |
| 32 |
1 1/4” |
60 |
84 |
84 |
84 |
75 |
84 |
200 |
110 |
1/2 |
| 40 |
1 1/2” |
70 |
94 |
94 |
94 |
85 |
89 |
250 |
120 |
1/2 |
| 50 |
2” |
80 |
109 |
109 |
109 |
103 |
104 |
250 |
130 |
1/2 |
| 65 |
2 1/2” |
110 |
129 |
129 |
129 |
122 |
124 |
350 |
140 |
1/2 |
| 80 |
3” |
120 |
144 |
144 |
144 |
135 |
134 |
350 |
150 |
1/2 |
| 100 |
4” |
140 |
164 |
164 |
170 |
173 |
159 |
420 |
180 |
1/2 |
