| Q911F電動內螺紋球閥 | Q911F電動內螺紋球閥結構圖 |

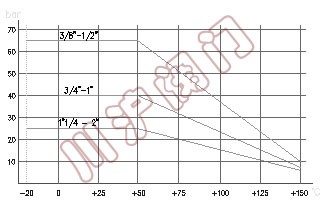

| 生產成三片式方便需要經常維修的設備插入。 端口：內螺紋 UNI/ISO7/1 Rp; 承插焊接和對接焊。 工作溫度： -20℃ 至+160℃ 工作壓力： 見圖. 流體范圍：空氣、水、氣體、石油和石化產品、腐蝕性介質。 閥門頭規格ISO5211 |
 |
| 1) 軸 | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 2) 防松螺母t | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 3) 壓緊環型螺母 | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 4) 頂部密封環 | 聚四氯乙烯 P.T.F.E. | / | / |
| 5) O環 | 氟橡膠 VITON | / | / |
| 6) 墊圈 | 聚四氯乙烯 P.T.F.E. | / | / |
| 7) 密封圈 | 聚四氯乙烯 P.T.F.E. | / | / |
| 8) 閥體 | 不銹鋼 ANSI316 | 1.4408 | / |
| 9) 螺釘 | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 10) 球體 | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 11) 端部 | 不銹鋼 ANSI316 | 1.4408 | / |
| 通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| 內螺紋(GAS) | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
| L0 | 207.5 | 207.5 | 207.5 | 207.5 | 207.5 | 256.5 | 256.5 |
| L | 70 | 70 | 80 | 90 | 100 | 114 | 136 |
| H | 245 | 245 | 248,5 | 255 | 260 | 299 | 307 |
| 重量(Kg) | 5.9 | 5.9 | 6 | 6.6 | 7 | 12.9 | 14 |
訂貨須知 1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
