電動真空球閥

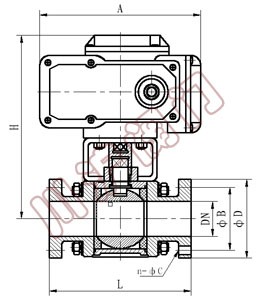

電動真空球閥	電動真空球閥結構圖

一、電動真空球閥 閥門概述

電動真空球閥是適用于真空系統中接通或切斷管路的介質流。該閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用。并可以任意位置安裝。
適用的工作介質為帶酸、堿性的氣體或液體。
適用的介質溫度：標準密封件-25～+120度
耐高溫密封件-25～+230度

二、電動真空球閥 主要外型尺寸

型號	公稱通徑(DN)	外形尺寸						法蘭標準	氣源壓力 (Mpa)	適用范圍(Pa)	漏氣率(Pa.L/S)
		H	L	A	ΦD	ΦB	n-ΦC
Q-15	15	154	100	140	60	45	4-6.5	GB6070.4-85 GB4982-85	0.4～0.8	10 5 ～1x10 -3	＜1x10 -3
Q-25	25	175	114	164	70	55
Q-32	32	220	140	190	90	70	4-9	GB6070.4-85
Q-40	40	247	165		100	80		GB6070.4-85 GB4982-85
Q-50	50	282	175	247	110	90		GB6070.4-85
Q-65	65	315	186	247	130	110
Q-80	80	345	198	276	145	125	8-9
Q-100	100	365	220	308	165	145

訂貨須知　1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
