電動水封閘閥

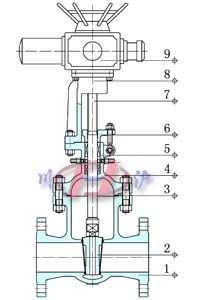

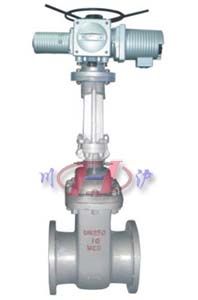

電動水封閘閥	電動水封閘閥 (內部結構圖)

■ 產品概述

川滬公司生產的電動水封閘閥適用于公稱壓力100MPa，工作溫度425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用。電動水封閘閥尤其適用于火電廠汽機真空冷凝系統。

■ 產品特點

1、本產品的閥蓋填料室具有水密封結構，當接口通入壓力O.6～1 MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密封。
2、DS/Z型系列采用雙閘板雙向彈性密封，啟閉靈活、迅速、密封可靠。
3、產品結構簡單、緊湊合理、檢修方便、使用壽命長。
4、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
5、閥門連接方式有法蘭和焊接兩種，驅動方式為電動。

■ 技術標準

執行標準	設計制造	結構長度	法蘭面尺寸	試驗-檢驗
	GB/T12234-89	GB/T12221-89	JB79 GB/T9113	JB/T9092-99 GB/T13927-92

■ 主要性能規范

性能試驗	公稱壓力 (MPa)
殼體強度試驗	1.0	1.6	2.5	4.0	6.4	10.0
密封試驗	1.5	2.4	3.8	6.0	9.6	15.0
上密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
產品類型	適用溫度（℃）			適用介質
碳鋼型	≤425			水、蒸汽、油品、非腐蝕性氣體
合金型	≤540

■ 主要零件材料

1	閥體	WCB、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
2	閘板	WCB、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
3	墊片	聚四氟乙烯、金屬石墨纏繞墊片
4	閥蓋	WCB/25、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
5	填料	聚四氟乙烯、柔性石墨、浸油石棉盤根
6	填料壓蓋	25、2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
7	閥桿	2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
8	支架	HT200、WCB、1Cr18Ni9Ti
9	電動執行器	殼體(HT200、WCB)

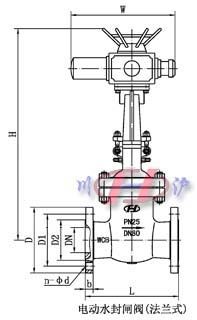

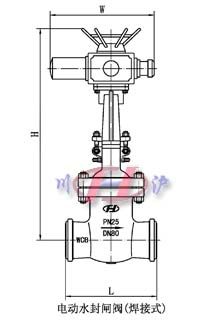

■ 主要外形及連接尺寸

公稱通徑DN	L	D	D1	D2	b	n-φd	H	電裝(W)
50	250	175	135	105	26	4-φ23	622	DZWl0
65	280	200	160	130	28	8-φ23	714	DZW15
80	310	210	170	140	30	8-φ23	765	DZW20I
100	350	250	200	168	32	8-φ25	840	DZW20l
125	400	295	240	202	36	8-φ30	852	DZW30
150	450	340	280	240	38	8-φ34	875	DZW30
200	550	405	345	300	44	12-φ34	1195	DZW45
250	650	470	400	352	48	12-φ41	1225	DZW60
300	750	530	460	412	54	16-φ41	1393	DZW90
350	850	595	525	475	60	16-φ41	1507	DZWl20I
400	950	670	585	525	66	16-φ48	2075	DZWl80

注：以上參數均以國標PN4.0MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
