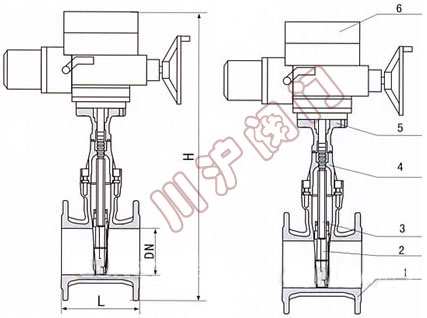

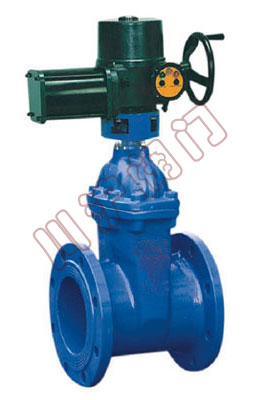

電動彈性座封閘閥 | 電動彈性座封閘閥結構圖 |
| NO. | 零件名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 2 | 閘板 | 球墨鑄鐵外覆三元乙丙或丁睛橡膠 |
| 3 | 閥桿 | 不銹鋼 |
| 4 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 5 | 支架 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 6 | 電動頭 |
公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| H(全開) | 732 | 773 | 820 | 870 | 915 | 1003 | 1110 | 1263 | 1630 | 1550 | 1610 | 1900 | 1938 | 2120 |
