SZCZP耐高溫電磁閥

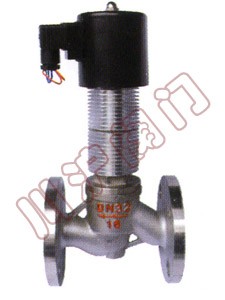

耐高溫電磁閥	耐高溫電磁閥結構圖

一、耐高溫電磁閥概述

SZCZP高溫電磁閥是間接先導式平衡電磁閥，具有耐高溫、耐腐蝕、耐磨損、使用范圍廣等優點，廣泛應用于輸送水、輕油、重油，過熱蒸汽、腐蝕氣體等介質管路中。完成系統中氣體、蒸汽、液體、油類等到各種介質的自動控制和自動調節。

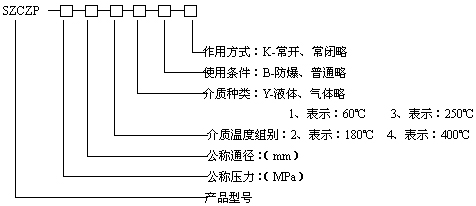

二、耐高溫電磁閥型號規格說明

三、耐高溫電磁閥技術參數

公稱溫度℃	≤425
公稱壓力MPa	4.0
工作壓差MPa	0～4					0.05～4					0.1～4
公稱通徑mm	10	15	20	25	32		40	50	65	80		100	125	150
功耗VA	80
電壓V	220
額定流量系數	按JB/T7352-94規定
泄漏量	按JB/T7352-94·F規定

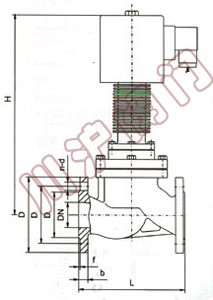

四、耐高溫電磁閥安裝尺寸

DN	H	D	D1	D2	n-d	f	b	L
10	465	90	60	41	4-Φ14	2	14	130
15	465	95	65	46	4-Φ14	2	14	130
20	465	105	75	56	4-Φ14	2	16	150
25	465	115	85	65	4-Φ14	3	16	160
32	475	140	100	76	4-Φ18	3	18	180
40	490	150	110	84	4-Φ18	3	18	200
50	505	165	125	99	4-Φ18	3	20	230
65	525	185	145	118	8-Φ18	3	22	290
80	535	200	160	132	8-Φ18	3	24	310
100	565	235	190	156	8-Φ22	3	24	350
125	580	270	220	184	8-Φ26	3	26	400
150	605	300	250	211	8-Φ26	3	28	480
