川滬首頁 >> 產品展示 >> 過濾器 >> YG型管道過濾器

YG型管道過濾器

YG型管道過濾器 YG型管道過濾器

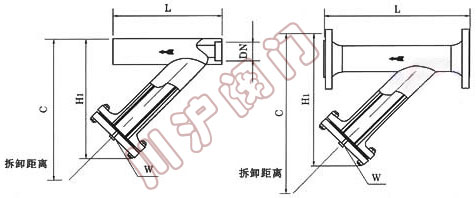

YG型管道過濾器 YG型管道過濾器　結構圖

一、YG型管道過濾器 概述

YYG型過濾器適用于蒸汽、空氣、煤油、水等配管上排除銹渣及異物保護閥門及設備。

二、YG型管道過濾器 特點

通流快速，故壓力損失小,抗污性強，排渣方便。有錐管螺紋承插焊式、法蘭式。

三、YG型管道過濾器 主要性能規范

公稱壓力
PN(MPa)		 工作溫度℃ 濾網目數 適用介質
2.0 150LB 300 20～150 蒸汽、空氣 、水、油
5.0 300LB 425 20～150

四、YG型管道過濾器 主要零部件材料

零件名稱 材料
閥體 碳鋼、不銹鋼
濾網蓋 碳鋼、不銹鋼
濾芯網 不銹鋼
墊片 柔性石墨

五、YG型管道過濾器 連接尺寸

公稱壓力
(MPa)		 連接方式 公稱通徑
DN		 外形尺寸 mm 公稱壓力
(MPa)		 連接方式 公稱通徑
DN		 外形尺寸 mm W（in）
L1 L2 C L1 L2 C
PN-2.0 錐管螺紋
承插焊		 15 130 250 160 PN-2.0 法蘭 15 260 280 177 RC3/8"
20 130 250 165 20 280 308 196
25 140 250 170 25 290 322 208
32 160 300 195 32 310 353 227
40 170 300 200 40 320 367 238
50 180 320 215 50 300 339 240 RC1/2"
65 65 340 382 274
80 80 380 438 307
PN-5.0 錐管螺紋
承插焊		 15 130 250 169 PN-5.0 法蘭 15 260 280 181 RC3/8"
20 130 250 179 20 280 308 205
25 140 250 182 25 290 322 215
32 160 300 209 32 310 353 234
40 170 300 217 40 320 354 250
50 190 320 230 50 350 396 254 RC1/2"
65 65 370 438 286
80 80 400 523 317
