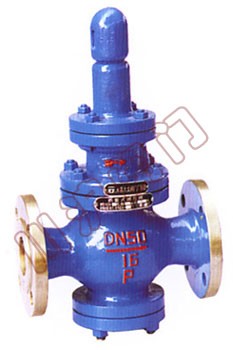

Y43H蒸氣減壓閥

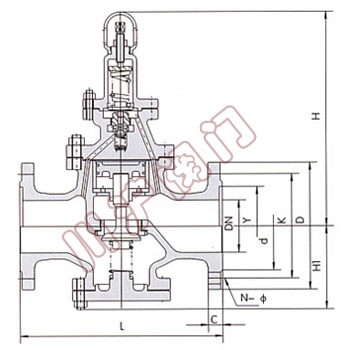

Y43H蒸氣減壓閥	Y43H蒸氣減壓閥 結構圖

一、蒸氣減壓閥 結構特點和用處

Y43H蒸氣減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。
導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構。改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。
Y43H蒸氣減壓閥主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。

二、蒸氣減壓閥 主要技術參數和性能指標

*：殼體試驗不包括膜片、頂蓋

三、蒸氣減壓閥 主要零件材料

四、蒸氣減壓閥 流量系數(Cv)

五、蒸氣減壓閥 外形尺寸(PN1.6-4.0)單位：mm

六、蒸氣減壓閥 外形尺寸(PN6.4-16.0)單位：mm

訂貨須知：
產品型號 公稱壓力 公稱通徑 連接法蘭標準 額定流量系數Cv 進口壓力 調節范圍 工作介質和介質溫度
