電動三通調節閥

• 產品概述

ZRSF、ZRSH型電子式電動三通調節閥由381L系列電子式執行機構與三通調節閥組成。電子式執行機構內含伺服系統，無需另配伺服放大器，即控制運轉、連線簡單。三通調節閥有合流和分流兩種形式，常用于熱交換器的調節及簡單的配比調節。

該閥有合（分）流普通型、合（分）流高溫型等多種形式。產品公稱壓力等級有PN1.6、4.0、6.4；閥體公稱范圍DN25-400泄漏等級有Ⅱ，Ⅳ級；流量特性為直線和等百分比。有多種品種規格可供選擇。

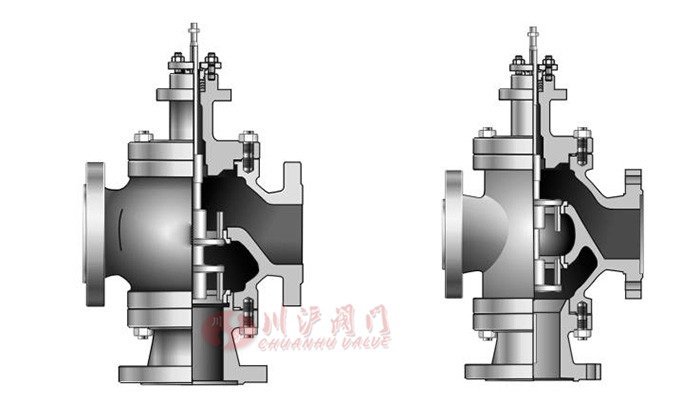

• 結構圖

• 閥體參數

型式：三通鑄造球形閥
公稱通徑：25、32、40、50、65、80、100、150、200、250、300mm
公稱壓力：PN16、4.0、6.4MPa
法蘭標準：JB/T79-2015
材料：鑄鋼（ZG230-450）鑄不銹鋼（zG1Cr18Ni9Ti、zG1cr18Ni12Mo2Ti）等
上閥蓋：普通型上閥蓋：-40~+230℃、伸長型上閥蓋：+230~+450℃
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

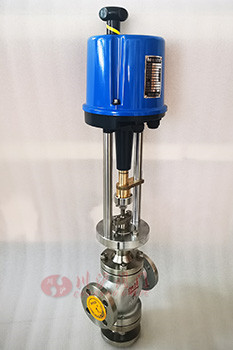

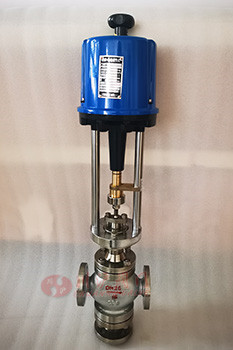

• 電動三通調節閥配PSL型電動執行器實物圖

• 閥體參數

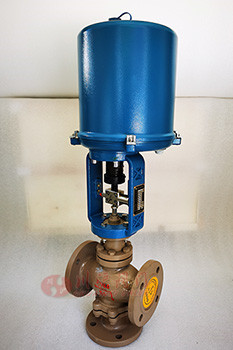

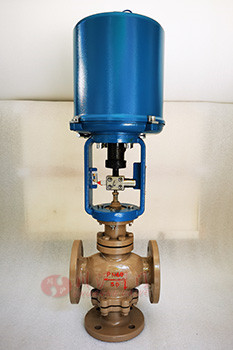

• 電動三通調節閥配381型電動執行器實物圖
