調節閥結構種類繁多，各有特點，在工程設計中，應根據現場條件（溫度、壓力、流量、壓差、安裝位置等）、流體性質（黏度、腐蝕性、飽和溫度等）、調節系統的要求（可調比、泄漏量、流量特性等）以及環境要求（噪聲、防護要求等）等因素綜合考慮來確定。一般情況下，應優先選用價格較低的普通型調節閥，如單、雙座調節閥和套筒調節閥等，當這些閥不能滿足需要時，再選擇其他合適的調節閥。

1.單座調節閥

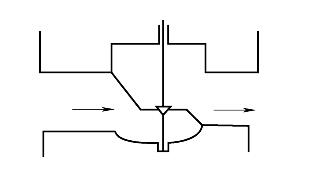

單座調節閥（簡稱單座閥）（圖1）的泄漏量小，容易保證密封性，但其不平衡力較大，尤其是在高壓差、大口徑時，所以它適用于低壓差、小口徑的場合。另外，DN≥25時閥桿為雙導向結構，可倒裝，只要配用正作用執行機構，就可以實現氣開氣關的轉換。

單座調節閥

2.雙座調節閥

雙座調節閥（簡稱雙座閥）（圖2）有兩個閥芯，流體作用在上、下閥芯上的推力方向相反，而大小基本相等，所以不平衡力較小，允許使用的壓差較大。但在關閉時，雙座閥的兩個閥芯很難保證同時關閉，因而泄漏量較大，尤其是用于高溫場合時，因閥芯、閥體材料的熱膨脹不同，更易泄漏。由于閥內流路較復雜，故不適用于高黏度介質。不平衡力的方向隨閥開度的變化而變化，當開度為60%~70%時，將出現不穩定區，閥芯有振蕩傾向，如圖3所示。

雙座調節閥

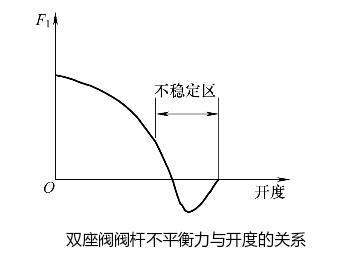

雙座閥閥桿不平衡力與開度的關系

3.套筒式調節閥

套筒式調節閥（簡稱套筒閥）是在閥體內安裝一個圓筒形套筒，并以套筒為導向裝配一個能在軸向滑動的閥塞，套筒上開有具有一定流量特性的窗孔。

套筒式調節閥

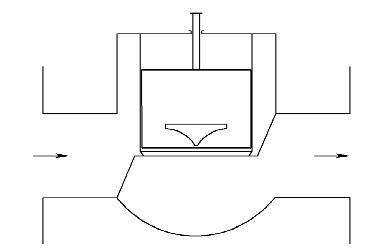

通過改變閥塞與套筒窗孔所形成的流通面積，就能達到調節流量的目的，如圖4所示。這種閥的特點是穩定性好，屬于平衡式結構，不平衡力小（圖5），導向長，工作平穩，結構簡單，拆裝方便，通用性強；只需更換套筒，即可改變流通能力和流量特性；改變閥內組件可成為單座閥，熱膨脹影響小——套筒和閥芯用同一材質且形狀相似，可以消除溫度變化的影響，因此壽命長。套筒閥的密封面與節流面分開，節流口處的高速流體相互對沖，能量消耗在流體內部，而沒有像單、雙座閥那樣，直接沖刷閥的密封面，因此，在高壓差的場合下，套筒閥的壽命往往比單、雙座閥長得多。這種閥還有一定的抗汽蝕能力，由于閥芯底部為介質，在發生汽蝕的情況下，氣泡破裂，產生的沖擊力作用在閥芯下面的空間內，沖擊能量沒有作用在閥芯上，而是被介質自身吸收，而單、雙座閥的沖擊能量是直接作用在閥芯上的，因此，套筒閥的抗汽蝕性比單、雙座閥好。由于套筒閥的能量多消耗于套筒中，動壓能在相互沖擊中消耗，故噪聲通常比單、雙座閥低約10dB；通過改變套筒形式，還可進一步降低噪聲水平。

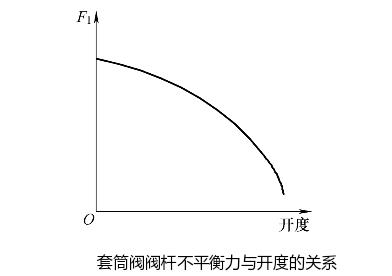

套筒閥閥桿不平衡力與開度的關系

單座調節閥、雙座調節閥和套筒調節閥和氣動薄膜執行器組合，帶上閥門定位器，可以組成氣動單座調節閥、氣動雙座調節閥、氣動套筒調節閥。 和電動執行器可以組成不同的電動單座調節閥、電動雙座調節閥、電動套筒調節閥。用于不同現場工況使用。
