1.概述
衛生級球閥閥門內壁拋光、暢通無阻、清潔衛生、無死角易清洗、有啟閉扭矩小、響應迅速的優點。閥門的加工精度高，使得球閥有超長的壽命、快速拆裝、不易變形、耐腐蝕、零泄漏，光滑、無縫及自排空等特點，使其滿足食品、制藥等領域的特殊需求。廣泛應用于食品機械、農業機械、醫療器械、化學工程、生物制藥、釀酒設備、真空設備和航天航空等領域。

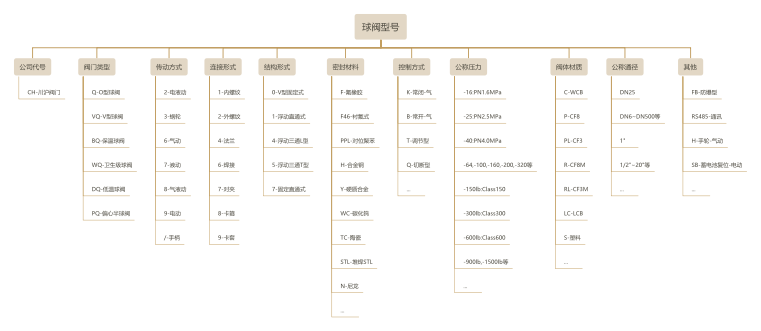

2.型號說明
3.技術參數
| 公稱通徑 | DN15-100mm(φ19-φ102) |
| 公稱壓力 | PN0.6-1.6MPa等 |
| 閥體材質 | 不銹鋼(CF8、CF8M、CF3、CF3M等)系列； |
| 密封材質 | 聚四氟乙烯（F）、對位聚苯（PPL）等 |
| 適用溫度 | T1:-29-150℃;T2：-29-250℃; 其他溫度可定制 |
| 連接方式 | 快裝卡箍式、焊接式、螺紋式、法蘭式 |
| 氣動執行器 | AT系列、進口執行器系列 |
| 作用方式 | 雙作用、單作用常閉FC、單作用常開FO |
| 電動執行器 | CH系列、CHV系列、進口執行器系列 |
| 控制方式 | 開關型、調節型、智能型、總線型 |

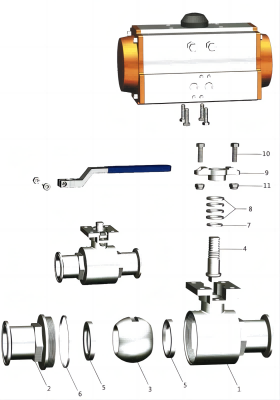

4.閥門結構圖

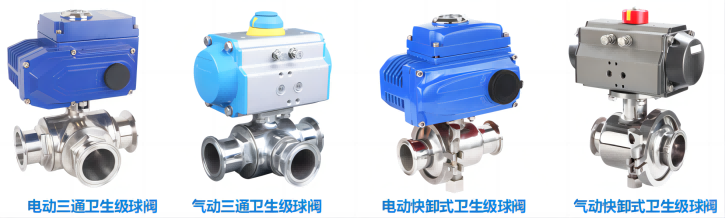

5.其他形式衛生級球閥
6.訂貨參數
訂貨時請?zhí)峁┮韵聟?shù)：
7.氣動附件選型
| 附件選配 | |
| 電磁閥 | 來控制氣路進氣到氣動執行器 |
| 限位開關(回訊器) | 反饋閥門全開、全閉狀態信號 |
| 過濾減壓閥 | 對氣源進行穩壓、過濾 |
| 手操機構(手輪) | 可實現手動開、關、調節閥門 |
| 保位閥 | 氣源供給壓力低于設定壓力時，及時檢測壓力，能夠自動切斷通道的裝置 |
| 定位器 | 輸入模擬量信號（4-20mA）默認不帶反饋。可選帶反饋，可選定位器品牌，可選智能型閥門定位器 |
| 備注 | 以上附件不是標準配件，如需配置請訂貨時候注明。 定位器、行程開關和電磁閥有分防爆和非防爆，如需防爆要注明防爆等級 |
8.電動附件選型
| 執行器選型 | |
| 驅動電壓 | AC220V、DC24V、AC24V、AC380V、AC110V等，其他電壓可定制 |
| 控制方式 | 開關型(無源觸點反饋)、調節型(4-20mA或1-5VDC)等，其他控制方式可定制 |
| 防爆等級 | 普通型不防爆、防爆型（ExdII BT4、ExdII CT5、ExdII CT6等） |
| 手動操作 | 手柄、手輪 |
| 選配 | 智能型帶現場操作；帶遙控器；帶RS485通訊；帶斷電復位； |
| 備注 | 有其他電壓和控制方式或者溫度要求可以定做 |
