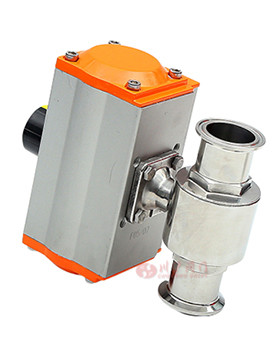

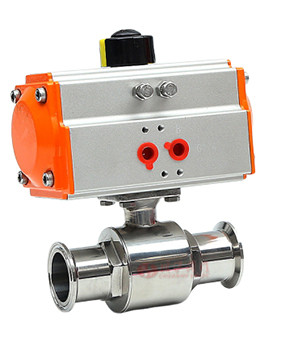

| Q681F直通氣動衛生級球閥 | Q681F直通氣動衛生級球閥 |
直通氣動衛生級球閥是高平臺衛生級球閥閥體與氣動執行器組成，通過壓縮空氣壓力使執行器90度，從而打開關閉閥門。閥體材料有不銹304,316L.氣動執行器材料是經過氧化處理的合金鋁。
產品特點
1、小巧輕便，容易拆裝及維修，并可任意角度安裝；
2、結構簡單，緊湊，操作扭矩小，90度回轉開啟迅速；
3、流體阻力小，可任意角度安裝；
4、可安裝在高空暗道，經過二位三通（或兩位五通）電磁閥遠程控制，操作方便；
5、密封件可以更換，節省成本。
| 公稱壓力 Nominal pressure | PN1.6-42MPa. ANSI150LB-2500LB |
|---|---|
| 公稱通徑 Nominal diameter (mm) | DN15-DN1000 |
| 連接形式 Connection Type | 法蘭 Flange、螺紋 Thread、對焊 Butt welding、承插焊 Socket welding |
| 閥體材料Body material | LCB、WCB、CF8、CF8M、CF3、CF3M 等 |
| 閥座形式 | 軟閥座、金屬閥座（密封面硬化處理） Soft seat, metal seat (hardened sealing surface) |
| 適用溫度proper temperature | 軟閥座：-20~ + 200℃金屬閥座：-196~ + 400℃ Soft seat: -20- + 200℃ Metal seat: -196- + 400℃ |
| 泄漏等級Leakage level | ANSI VI |
| 設計標準 design standards | GB/T12237. ASME B16.34 |
| 結構長度 Structure length | GB/T12221、ASMEB16.10 |
| 檢測標準 Testing standards | GB/T13927、API598 |
| 操作方式 Operation method | 手動、氣動、電動等 Manual、pneumatic、electric, etc. |
| 可選項 Optional |
防靜電設計、防火設計、禁油處理、禁銅處理、球面特殊處理、按客戶要求涂漆 Anti-static designx fire protection design? oil-free treatmentx Copper Prohibition、Spherical special treatment、Customers request painting |
1、壓力/溫度標準：GB/T26640
2、制造標準：GB/T12237
3、結構長度標準：GB/T12221
4、試驗標準：GB/T13927
5、連接方式標準：HG/T20592 GB/T9113
| SIZE | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kv | 21 | 38 | 72 | 112 | 170 | 275 | 380 | 512 | 941 | 1451 | 2220 | 3590 | 5130 | 7360 | 8750 | 11800 |
| 試驗壓力 （Mpa） |
公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||
| 通徑DN | L | D2 | D1 | D | N-Φd | H | 雙作用（AT-D) | 單作用（AT-S) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SIZE | G | Z | SIZE | G | Z | |||||||
| DN15 | 130 | 45 | 65 | 95 | 4-14 | 48 | AT-D52 | 92 | 147 | AT-S52 | 92 | 147 |
| DN20 | 130 | 58 | 75 | 105 | 4-14 | 53 | AT-D52 | 92 | 147 | AT-S63 | 108 | 168 |
| DN25 | 140 | 68 | 85 | 115 | 4-14 | 64 | AT-D52 | 92 | 147 | AT-S75 | 120 | 184 |
| DN32 | 165 | 78 | 100 | 140 | 4-18 | 71 | AT-D63 | 108 | 166 | AT-S83 | 129 | 204 |
| DN40 | 165 | 88 | 110 | 150 | 4-18 | 76 | AT-D75 | 120 | 184 | AT-S92 | 137 | 262 |
| DN50 | 203 | 102 | 125 | 165 | 4-18 | 85 | AT-D83 | 129 | 204 | AT-S105 | 153 | 268 |
| DN65 | 222 | 122 | 145 | 185 | 8-18 | 104 | AT-D92 | 137 | 262 | AT-S125 | 185 | 296 |
| DN80 | 241 | 138 | 160 | 200 | 8-18 | 114 | AT-D125 | 185 | 296 | AT-S140 | 202 | 390 |
| DN100 | 305 | 158 | 180 | 220 | 8-18 | 140 | AT-D140 | 202 | 390 | AT-S160 | 227 | 454 |
| DN125 | 356 | 188 | 210 | 250 | 8-18 | 183 | AT-D160 | 227 | 454 | AT-S190 | 260 | 525 |
| DN150 | 394 | 212 | 240 | 285 | 8-22 | 202 | AT-D190 | 260 | 525 | AT-S210 | 285 | 532 |
| DN200 | 457 | 268 | 295 | 340 | 12-22 | 253 | AT-D210 | 285 | 532 | AT-S240 | 318 | 610 |
