川滬首頁 >> 產品展示 >> 氣動球閥 >>氣動法蘭式調節球閥

氣動法蘭式調節球閥|VQ641F氣動V型調節球閥

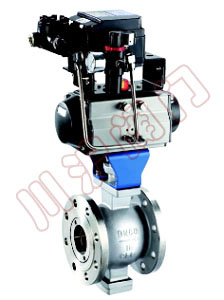

氣動法蘭式調節球閥 氣動法蘭式調節球閥 結構尺寸
氣動法蘭式調節球閥 氣動法蘭式調節球閥 結構尺寸

一、氣動法蘭式調節球閥 概述

氣動法蘭式調節球閥是由單作用或者是雙作用氣動執行機構和法蘭式V型調節球閥組成，并配有電氣-閥門定位器，可以選配YT定位器和西門子智能定位器。通過定位器的控制信號4-20mA來實現閥門比例調節。球閥的閥芯設計成帶有特殊形狀的V型缺口，具有精確的截流物性和控制功能，適用于各種控制場合，結構緊湊，體積小等優點。
由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，所以氣動法蘭式調節球閥適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統中。

二、氣動法蘭式調節球閥 技術參數

公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公稱壓力 PN1.6、2.5、4.0、6.4MPa
強度試驗 2.4～9.6MPa
密封試驗 1.76～7.0MPa
流量特性 近似等百分比
閥板轉角（度） 0°～至90°（可調）
允許泄漏量等級 軟密封：零泄露
硬密封：≤額定Cv×0.001%		 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度） 8.5～30 36～60
可調節比 250:1 300:1
配置執行器 AT、AW系列單雙作用氣動執行器
控制方式 4～20mA

三、氣動法蘭式調節球閥 執行機構技術參數

執行器型號 AT、AW系列單、雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

四、氣動法蘭式調節球閥 性能規范

公稱通徑DN(mm) DN15-300
公稱壓力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
試驗壓力 強度試驗 1.5 2.4 3.75 6.0 9.60
密封試驗 1.1 1.76 2.75 4.4 7.04
低壓氣密試驗 0.5～0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

五、氣動法蘭式調節球閥 閥座選型

氣動法蘭式調節球閥 閥座
氣動法蘭式調節球閥 閥座選型

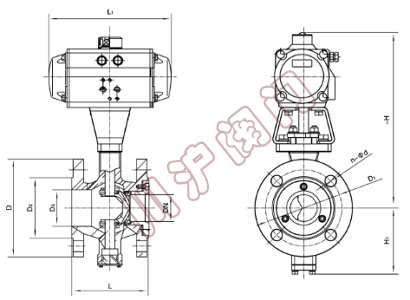

六、氣動法蘭式調節球閥 結構尺寸

公稱通徑 DN L L1 -H H1 D D1 D2 D3 C f n-Φd
25 62 159 260 87 115 85 65 38 16 2 4-Φ14
32 105 159 267 87 140 100 76 42 18 3 4-Φ18
40 114 211 292 87 150 110 84 50 18 3 4-Φ18
50 124 248 292 97 165 125 99 60 20 3 4-Φ18
65 145 269 327 112 185 145 118 75 20 3 4-Φ18
80 165 315 359 112 200 160 132 94 20 3 8-Φ18
100 194 345 359 122 220 180 156 110 22 3 8-Φ18
125 213 409 399 142 250 210 184 135 22 3 8-Φ18
150 229 438 461 165 285 240 211 165 24 3 8-Φ22
200 243 550 509 195 340 295 266 210 24 3 12-Φ22
250 297 633 603 237 405 355 319 260 26 3 12-Φ26
300 334 730 790 287 460 410 370 310 284 4 12-Φ26
350 414 1180 828 338 520 470 429 360 30 4 16-Φ26
