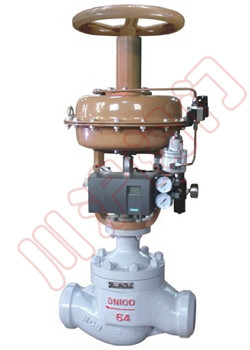

| 氣動焊接調節閥 |
氣動焊接調節閥，是由單作用氣動薄膜執行機構和調節閥組成，調節閥連接方式為焊接。閥體材質可以選用鍛鋼(A105)、不銹鋼、鉻鉬鋼。氣動焊接調節閥，一般適用于高壓場合。根據閥門現場使用要求，氣動焊接調節閥可以選配閥門定位器，如HEP閥門定位器和YT閥門定位器，控制信號4-20mA，選配帶反饋信號4-20mA。也可以根據客戶需求，選配西門子定位器等國外智能型定位器。
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 籠式 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
| 閥體形式 | 直通鑄造高壓球型閥、角型鍛造高壓閥體 | |||||||||||||
| 公稱通徑 | DN20～300mm | |||||||||||||
| 公稱壓力 | PN11.0、PN15.0、PN26.0、PN42.0MPa；ANSI 150、300、600、900LB；JIS 10、20、30、40K | |||||||||||||
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 | |||||||||||||
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) | |||||||||||||
| 閥蓋形式 | 標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ | |||||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||||
| 閥體材料 | 鍛鋼(A105)、不銹鋼、鉻鉬鋼 | |||||||||||||
 |
|---|

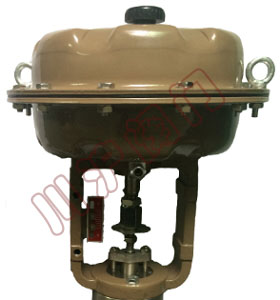

| 氣動焊接調節閥 氣動執行機構 |
| 配置執行器類別 | ZHA/B多彈簧簿膜執行機構 | ||||
|---|---|---|---|---|---|
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
 |
|---|
| 氣動焊接調節閥 結構圖 |
| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 直通式 | 由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。 | ||||||||||||
1.公稱通徑
2.公稱壓力
3.連接方式
4.執行機構
5.作用方式
6.工藝介質及狀態
7.閥前壓力、閥后壓力
8.大、正常、小流量
9.使用溫度
10.附件（電氣閥門定位器、過濾減壓器、電磁閥、保位閥、閥位開關、手輪）
