高平臺2片式球閥|氣動球閥

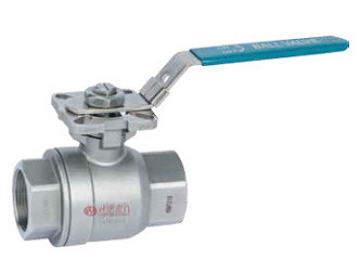

高平臺2片式球閥	高平臺2片式氣動球閥

一、高平臺2片式球閥 產品概述

標準:
設計標準:ANSI B16.34
厚度標準:ANSI B16.34
螺紋標準:ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1;JIS B0203 ISO7/1。
檢測標準:MSS SP-100;EN 12266;API 598;ISO 5208

規格：
工作溫度:-20℃ ~200℃ (-4℉~392℉)
壓力等級：DIN PN16-63/1000PSI
規格：DN8-DN100(1/4"-4")
連接方式：螺紋/承插/對焊/快裝等
材質：WCB、CF8、CF8M 、雙相鋼2205等

二 、高平臺2片式球閥 產品特點

1. ISO 5211 直接安裝平臺
2. 防靜電裝置
3. 閥桿防脫設計
4. 硅溶膠熔模鑄造工藝
5. 鋼球有壓力平衡孔
6. 全通徑
7. 鎖緊裝置可用

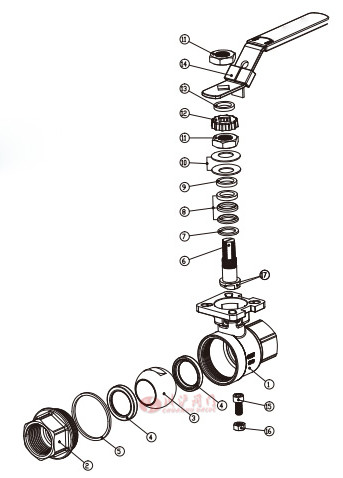

三、高平臺2片式球閥 主要零部件名稱及材料

序號	名稱	材質表
NO.	PART NAME	MATERIAL
1	閥體Body	A351 CF8 A351 CF8M A216WCB
2	閥蓋Bonnet	A351 CF8 A351 CF8M A216WCB
3	球體Ball	SUS304/SUS316
4	閥座Seat	PTFE/RPTFE/PPUPEEK
5	密封線Gasket	PTFE/RPTFE
6	閥桿Stem	SUS304/SUS316
7	減磨墊 Stem Washer	PTFE/RPTFE
8	V型填料 V-Ring Packing	PTFE/RPTFE
9	壓蓋Gland	SUS304
10	碟簧 Belleville Washer	SUS301
11	閥桿螺母Stem Nut	SUS304
12	防松蓋 Stop Lock Cap	SUS304
13	塾片Washer	SUS304
14	手柄Handle	SUS304
15	定位螺釘Stop Bolt	SUS304
16	螺母Nut	SUS304
17	防靜電彈簧 Anti Static Device	SUS304

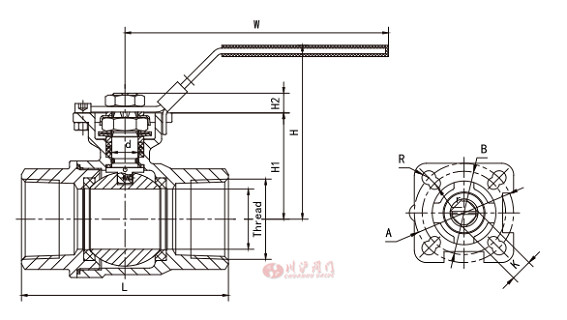

四、高平臺2片式球閥 主要連接尺寸

高平臺2片式球閥結構圖
