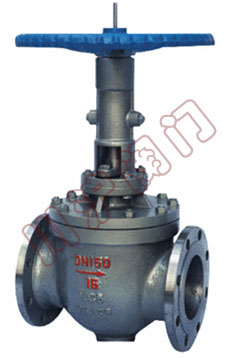

GQ47型金屬密封軌道球閥

一、GQ47型金屬密封軌道球閥　結構特點

1、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車，降低生產成本。
3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉。
5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封。使閥門的密封性能不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、密封面的自清結構。當球體傾離閥座時，管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

二、GQ47型金屬密封軌道球閥應用規范

設計依據	GB	API
結構長度	JB/T 7745 GB/T 12221	ANSI B16.10
連接法蘭	GB/T 9113 JB/79 HG20592	ANSI B16.5
對焊端	GB/T 12224	MSS SP 44 ANSI B16.25
檢驗和試驗	JB/T 9092	SPI 598

三、GQ47型金屬密封軌道球閥性能規范

壓力等級	試驗壓力		適用環境
壓力等級	殼體試驗	密封試驗	適用環境
1.6	2.4	1.76	易燃、易爆、易揮發、易聚合及劇毒場合
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04
CLASS150	2.94	2.2
CLASS300	7.5	5.5
CLASS600	16.0	11.0
適用溫度	-190～≤550℃
適用介質	水、油、天然氣及各種軟性介質與懸浮液等
驅動方式	氣動、手動、電動

四、GQ47型金屬密封軌道球閥主要零件材料

零件名稱	材料
閥體	WVB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
閥蓋	WVB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
閥桿	2Cr13	38CrMoA1	1Cr18Ni9Ti	1Cr18Ni12Mo2aTi
球體	WCB+HCr	1Cr5Mo	18-8CrNi	18-12CrNiMo
閥座	PTFE/13Cr/CrNi SS+STELLITE
螺柱	B7/ 35CrMoA		1Cr17Ni2
螺母	2H/45		2Cr13
填料	PTFE/增強柔性石墨

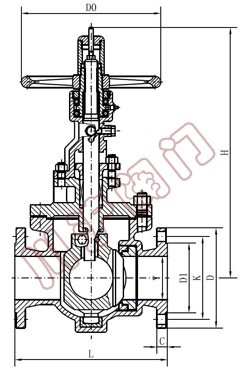

四、GQ47型金屬密封軌道球閥 GQ47型PN1.6～2.5 MPa主要連接尺寸及重量

壓力等級	主要尺寸	公稱通徑
壓力等級	主要尺寸	25	32	40	50	65	80	100	125	>150	200	250	300
PN1.6MPa	L	100	180	200	230	290	310	350	400	480	600	730	850
	H	240	260	307	360	410	483	512	543	581	617	672	723
	Kg	9.5	16	19	28	30	41	55	78	115	215	270	385
PN2.5MPa	L	160	180	200	230	290	310	350	400	480	600	730	850
	H	260	280	320	360	430	490	525	567	604	642	695	742
	Kg	9.5	16	19	28	30	45	59	82	121	230	289	402
PN4.0MPa	L	160	180	200	230	290	310	350	400	480	600	730	850
	H	260	280	320	360	436	492	527	607	649	701	750	750
	Kg	10	17	20	25	32	45	59	82	115	2130	295	402
PN6.4MPa	L	160	180	200	230	290	310	350	400	480	600	730	850
	H	280	300	329	365	450	509	541	663	725	781	790	806
	Kg	10	17	20	25	32	52	68	106	168	281	355	498
150Lb	L	127	140	165	178	190	203	229	356	394	457	533	910
300Lb	L	165	178	190	216	214	283	305	381	403	502	568	648
600Lb	L	216	229	241	292	330	356	432	508	559	660	787	838
