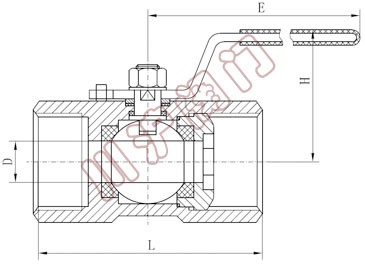

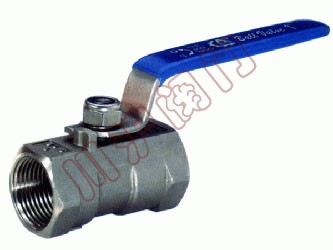

| 一片式內螺紋球閥 | 一片式內螺紋球閥 結構圖 |
公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型：G。NPT。BSPT。BSP。DI259/2999
| 零件名稱 | 材質 |
|---|---|
密封圈 |
聚四氟乙烯 |
球體 |
鑄鋼/不銹鋼 |
閥蓋 |
鑄鋼/不銹鋼 |
閥體 |
鑄鋼/不銹鋼 |
閥桿 |
不銹鋼 |
止推墊圈 |
聚四氟乙烯 |
填料 |
聚四氟乙烯 |
填料壓蓋螺母 |
碳鋼/不銹鋼 |
墊圈 |
碳鋼/不銹鋼 |
閥桿螺母 |
碳鋼/不銹鋼 |
手柄套 |
塑料PLASTIC |
手柄 |
碳鋼/不銹鋼 |
| SIZE | 1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|---|---|---|---|---|---|---|---|---|
| D | 5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
| L | 40 |
45 |
56.5 |
60 |
72 |
78 |
85 |
100 |
| H | 35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
| E | 64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
