| 美標壓力平衡式倒裝油密封旋塞閥 | 美標壓力平衡式倒裝油密封旋塞閥 結構圖 |
美標壓力平衡式倒裝油密封旋塞閥適用于公稱壓力CLASS150～1500LBS，工作溫度-29～180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
1、產品結構合理、密封可靠、性能優良、造型美觀。
2、倒裝壓力平衡的結構，開關動作輕。
3、閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能。
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
| 序號 | 名稱 | 材質 |
|---|---|---|
1 |
雙頭螺栓 |
ASTM A194-2H、A194-8、A194-8M |
2 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
3 |
閥蓋 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
4 |
墊片 |
柔性石墨+不銹鋼 |
5 |
塞子 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
6 |
閥體 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
7 |
閥桿 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
8 |
“O”型圈 |
丁腈橡膠NBR |
9 |
填料 |
柔性石墨 |
10 |
填料壓蓋 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
11 |
加油嘴 |
|
12 |
止回閥 |
|
13 |
手柄 |
ASTM A47-32510、A216 WCB |
| 結構形式 | BB-BG |
|---|---|
| 驅動方式 | 手輪、電動 |
| 設計標準 | API599、API6D |
| 結構長度 | ASME B16.10 |
| 連接法蘭 | ASME B16.5 |
| 試驗和檢驗 | API598.API6D |
| 公稱壓力(LB) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
|---|---|---|---|---|
150 |
3.0 |
2.2 |
≤180℃ |
水、蒸汽、油品等 |
300 |
7.5 |
5.5 |
||
600 |
15.0 |
11.0 |
||
900 |
22.5 |
16.5 |
 |
 |

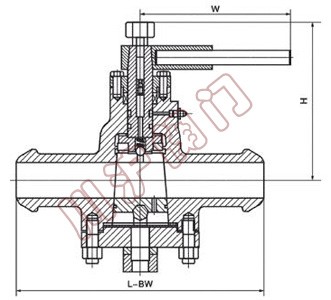

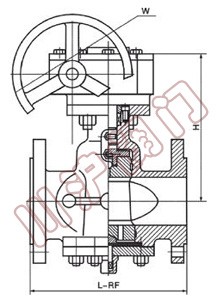

| 美標壓力平衡式倒裝油密封旋塞閥(焊接式) | 美標壓力平衡式倒裝油密封旋塞閥(法蘭式) |
注：如需詳細外形連接尺寸，請至電到本公司技術部索取。
