HC41X消聲止回閥

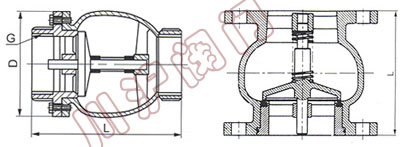

HC41X消聲止回閥	HC41X消聲止回閥結構圖

一、HC41X消聲止回閥概述

H41x，HC41x(B型)，H41x-16T型消聲止回閥。適用于給、排水管道，閥瓣采用進出口兩端中心軸導向，啟閉靈活，可水平定裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效地減小水錘壓力，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小、耐疲勞、壽命長等優點。

二、HC41X消聲止回閥主要技術參數

型號	公稱壓力 PN(MPa)	試驗壓力PS(MPa)		工作溫度 (℃)	適用介質
型號	公稱壓力 PN(MPa)	殼體	密封	工作溫度 (℃)	適用介質
H41X	1.0	1.5	1.1	≤80	潔凈水
	1.6	2.4	1.76
	2.5	3.75	2.75

三、HC41X消聲止回閥主要外形尺寸

型號	H41X H41H-P H41H-T
DN(mm)	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	112	120	130	150	165	190	210	255	310	362	380	450	545	580
