川滬首頁 >> 產品展示 >> 自力式調節閥 >> 30D01Y自力式(閥后)壓力調節閥

30D01Y自力式(閥后)壓力調節閥

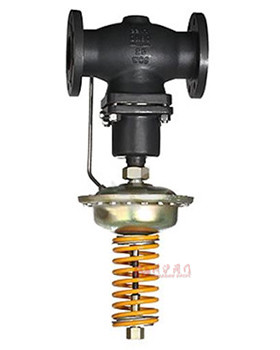

30D01Y自力式(閥后)壓力調節閥 30D02Y自力式(閥前)壓力調節閥
30D01Y自力式(閥后)壓力調節閥 30D02Y自力式(閥前)壓力調節閥

一、30D01Y自力式(閥后)壓力調節閥 概述

30D01Y(硬密封)、30D01R(軟密封)自力式(閥后)壓力控制閥（閥后壓力控制），由控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的閥后壓力控制，當閥后壓力升高時，控制閥關閉。
主要特點如下：
1、具有壓力平衡功能，靈敏度高；
2、低噪音，性能可靠，免于維護；
3、采用標準模塊化設計；
4、通過組合件，可以進行多項組合控制；

二、30D01Y自力式(閥后)壓力調節閥 閥體參數

名稱 參數
公稱通徑 DN15、20、25、32、40、50、65、80、100、125、200、250mm
公稱壓力 PN1.6、4.0MPa
法蘭標準 ANSI、JIS、DN、GB、JB（特殊可按用戶提供）
閥體材料 鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不銹鋼（zG1Cr18N9Ti、zG1Cr18Ni12Mo2T
閥芯材料 硬密封:不銹鋼（1Cr18n9Ti、1C18Ni12MoTi）
軟密封:不銹鋼鑲嵌橡膠圈
壓力平衡 不銹鋼波紋管（DN15~125）、平衡膜片（DN150~250

三、30D01Y自力式(閥后)壓力調節閥 執行器參數

有效面積（cm2） 32 80 250 630
壓力設定范圍（MPa） 0.8~1.6
0.1~0.6		 0.015~0.15
0.3~1.2		 005~03
0.01~0.07		 0.005~0.035
保證壓力閥正常工作的小壓差△P
允許上下膜室之間大壓差MPa） ≥0.05 ≥0.04 ≥0.01 ≥0.005
材料 膜蓋：鋼板鍍鋅；膜片：EPDM或FKM夾纖維
控制管線、接頭 銅管或鋼管Φ10X1mm）；卡套式接頭：R1/4

四、30D01Y自力式(閥后)壓力調節閥 主要性能指標注

控制精度％ ±8
允許泄 漏量 硬密封（L/H） 單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量
軟密封（ml/min） DN(mm)
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75

五、30D01Y自力式(閥后)壓力調節閥 外形尺寸及重量

30D01Y自力式(閥后)壓力調節閥結構圖

閥體尺寸

DN (mm) 15 20 25 32 40 50 65 80 100 125 150 200 250
L (mm) 130 150 160 180 200 230 290 310 350 400 480 600 730
B (mm) 212 212 238 238 240 240 275 275 380 380 326 354 404
重量（Kg) 6.2 6.7 9.7 13 14 17 29 33 60 70 80 140 220
B1 (mm)                     630 855 1205
重量（Kg)                     140 210 300

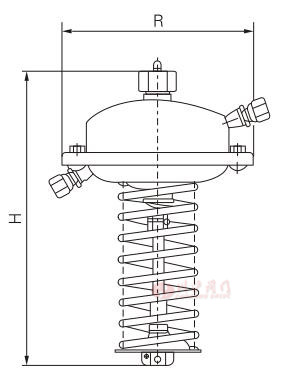

執行器結構圖

執行器尺寸

有效面積（cm2) 32 80 250 630
R (mm) 172 172 263 380
H (mm) 435 430 470 520
重量（Kg) 7.5 7.5 13 28
