| 自力式溫度調節閥 | 自力式溫度調節閥 結構圖 |

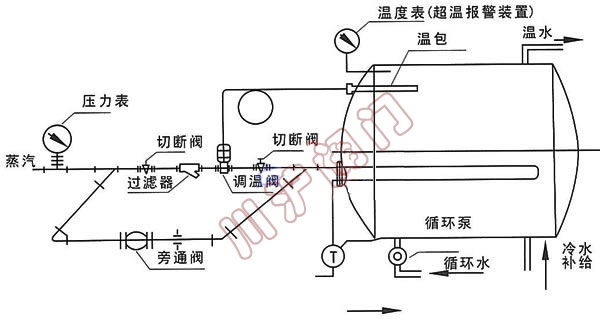

V230W型自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。

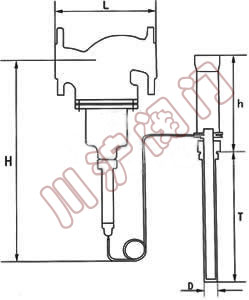

| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 單座、套筒 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 |
| 雙座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | ||
| 允許壓差（MPa） | 1.6 | 1.0 | 0.5 | ||||||||
| 公稱壓力（MPa） | 1.6 4.0 | ||||||||||
| 固有流量特性 | 快開 | ||||||||||
| 工作溫度℃ | ≤300 | ||||||||||
| 適合介質 | 氣體、蒸汽、低粘度液體 | ||||||||||
| 法蘭尺寸、型式 | PN10、16、GB9113-88凸式PN40凹式 或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） |
||||||||||
| 結構長度 | 按GB12221-89標準 | ||||||||||
| 溫度設定范圍℃ | 0～70 50～120 100～170 150～220 | ||||||||||
| 溫度傳遞系數(mm/℃) | 0.8 | ||||||||||
| 時間反應常s | 120 | ||||||||||
| 超溫保護℃ | 設定溫度范圍上限值+50 | ||||||||||
| 溫包材質 | 黃銅 | ||||||||||
| 控制精度％ | ±5 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允許泄 漏量 |
硬密封（L/H） | 單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量 | ||||||||||
| 軟密封 （ml/min） |
DN(mm) | |||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 | |||||
| 公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|
| 法蘭距離 L | ||||||||||
| 總高度 H | ||||||||||
| 溫包插入深度 T | 430 | 630 | ||||||||
| 溫包外露高度 h | 350 | |||||||||
| 溫包接頭 | G1" , G1 1/4" | |||||||||
| 毛細管長度m | 3,5,8,15(可根據用戶要求提供) | |||||||||
| 溫包直徑 D | 25(護套直徑φ28) | |||||||||
| 重量（Kg） | 8 | 10 | 13 | 15 | 18 | 30 | 35 | 60 | 75 | 85 |
| 閥體材質 | 公稱 壓力 （MPa） |
介質溫度℃ | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ≤150 | ≤200 | ≤250 | ≤300 | ≤350 | ≤400 | ≤425 | ≤450 | ||
| 大工作壓力（MPa） | |||||||||
| HT200 | 1.0 | 1.0 | |||||||
| 1.6 | 1.6 | 1.5 | |||||||
| ZG230-450 | 1.6 | 1.57 | 1.52 | 1.44 | 1.28 | 1.12 | 0.88 | 0.72 | |
| ZG1Cr18Ni9Ti | 1.6 | 1.6 | 1.6 | 1.4 | 1.25 | 1.1 | 1.0 | 0.9 | 0.75 |
| ZG0Cr18Ni12Mo2Ti | 4.0 | 4.0 | 4.0 | 3.6 | 3.2 | 2.8 | 2.5 | 2.2 | 1.9 |
| 6.4 | 6.4 | 6.4 | 5.6 | 5.0 | 4.5 | 4.0 | 3.6 | 3.0 | |
| 零件名稱 | 材料 | 溫度范圍 | |
|---|---|---|---|
| 閥體、閥蓋 | HT200 | -20～200℃ | |
| ZG230-450 | -40～450℃ | ||
| ZG1Cr18Ni9Ti | -250～550℃ | ||
| ZG0Cr18Ni12Mo2Ti | -250～550℃ | ||
| 閥芯、閥座 | 1Cr18Ni9Ti | -250～550℃ | |
| 0Cr18Ni12Mo2Ti | -250～550℃ | ||
| (增強)聚四氟乙烯 | -20～200℃ | ||
| 司太萊合金堆焊 | -250～550℃ | ||
| 壓力平衡元件 | 波紋管 | 18Ni12Mo2Ti | -160～300℃ |
| 彈簧 | 18Ni12Mo2Ti | -160～250℃ | |
