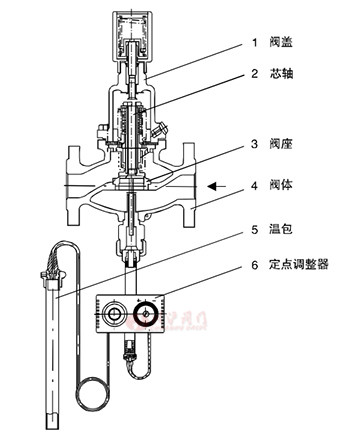

V230T02冷卻用自力式溫度調節閥 | V230T02冷卻用自力式溫度調節閥結構圖 |

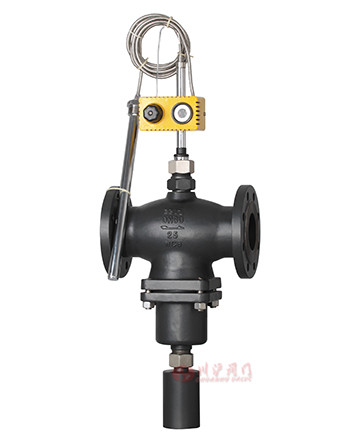

V230T02冷卻用自力式溫度調節閥由控制閥門和一個帶定點調節的溫控器組成。適用于非腐蝕性的液體、氣體和蒸汽，在各種加熱系統中的溫度控制，當被控介質溫度升高時，控制閥開啟。
主要特點如下：
1、具有壓力平衡功能，靈敏度高；
2、低噪音，性能可靠，免于維護；
3、采用標準模塊化設計；
4、采用進口定點調整器，質量可靠，具有超溫保護功能；
5、通過組合件，可以進行多項組合控制；
| 名稱 | 參數 |
|---|---|
| 公稱通徑 | DN15、20、25、32、40、50、65、80、100、125、200、250mm |
| 公稱壓力 | PN1.6、4.0MPa |
| 法蘭標準 | ANSI、JIS、DN、GB、JB（特殊可按用戶提供） |
| 閥體材料 | 鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不銹鋼（zG1Cr18N9Ti、zG1Cr18Ni12Mo2T |
| 閥芯材料 |
硬密封:不銹鋼（1Cr18n9Ti、1C18Ni12MoTi） 軟密封:不銹鋼鑲嵌橡膠圈 |
| 壓力平衡 | 不銹鋼波紋管（DN15~125）、平衡膜片（DN150~250 |
| 執行器型號 | T06 T17 |
|---|---|
| 溫度設定范圍(℃) | -20~50 20-90 40-110 60-120 |
| 特殊溫度設定(℃) | 110~180 180~250 |
| 溫度保護 | 超過設定值100℃以內 |
| 時間常數(S) | 120 20 |
| 溫包材料 | 銅鍍鎳 |
| 毛細管長度 | 5,10,15米 |
| 設定值偏差 | ±1.5℃ | |
|---|---|---|
| 允許泄露量 (在規定實驗條件下) |
硬密封 | 4x0.01%閥額定容量 |
| 軟密封 | DN15~50 | |
| 10氣泡/min | ||
| 公稱通徑 | 15~150mm | |
|---|---|---|
| 密封型式 | 硬密封 | ≤200℃ |
| 軟密封 | ≤150℃ | |
當被控對象溫度高于設定溫度時，溫包內的液體膨脹，作用在執行器推桿上的力增大，閥芯部件在溫包的作用下使閥門打開，增加水或者其他冷卻介質的流量，使被控對象溫度下降直到被控對象溫度到了設定值，閥關閉，閥關閉后，被控對象溫度上升，閥又打開，冷卻介質又進入熱交換器，又使溫度降低，這樣使被控溫度為恒定值。閥門開度大小與被控對象實際溫度和設定溫度的差值有關。
閥體尺寸
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L(mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
| B(mm) | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 |
| 重量 | 6.2 | 6.7 | 9.7 | 13 | 14 | 17 | 29 | 33 | 60 | 70 | 80 |

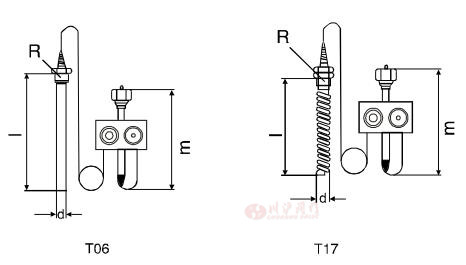

執行器尺寸
| 型號 | I(mm) | d(mm) | R(mm) | m | 重量 |
|---|---|---|---|---|---|
| T06 | 380 | 24 | 1" | 280 | 3.0 |
| T07 | 500 | 30 | 1" | 280 | 3.5 |
