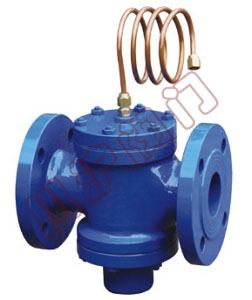

| ZCY自立式壓差控制閥 | ZCY自立式壓差控制閥結構圖 |
ZYC型自力式壓差控制閥時用開閉式水循環系統（如熱水供暖系統、空調冷凍水系統等）的一種自力式調節閥，它的作用是被控環路出現外擾（網路的壓力波動）和內擾（內部阻力的改變）時，使被控環路的壓差保持恒定，適用于供暖方式采用雙管系統的壓差控制，保證系統穩定，降低噪音，平衡阻力，消防熱網和水利失調。
| 公稱壓力 | 公稱通徑 | 適用介質 | 適用溫度 | 法蘭標準 | 試驗標準 |
|---|---|---|---|---|---|
| 1.6MPa | 15～250mm | 水、油等非腐蝕性液體 | 0～100℃ | GB/T 17241.6 GB/T 9113 | GB/T 13927 API598 |
| 零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | 膜片 |
|---|---|---|---|---|
| 材料 | 灰鑄鐵、鑄鋼 | 不銹鋼 | 鑄銅 | 丁腈橡膠 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 連接方式 | 螺紋 | 法蘭 | |||||||||
| L | 110 | 110 | 115 | 130 | 200 | 215 | 230 | 275 | 290 | 310 | |
| H(mm) | 定壓差型 | 95 | 110 | 130 | 140 | 190 | 205 | 240 | 300 | 350 | 380 |
| 流量m3/h | 0.2-1 | 0.3-1.5 | 0.5-2 | 1-4 | 1.5-6 | 2-8 | 3-12 | 5-20 | 10-30 | 15-45 | |
