| 自力式差(微)壓調節閥 | 自力式差(微)壓調節閥 結構圖 |
ZZYW型自力式微壓、差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件：用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮?dú)獾雀鞣N工業氣體的減壓、穩壓、泄壓調節：用于各種油品、化學品、液體儲罐氣封。
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
| 公稱壓力（MPa） | 1.0 1.6 | |||||||
| 固有流量特性 | 快開 | |||||||
| 保證調壓閥正常工作 的小壓差P（MPa） | ≥0.01 | |||||||
| 壓力分段范圍 （KPa） | 0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100 | |||||||
| 工作溫度℃ | ≤80 | |||||||
| 適合介質 | 氣體、蒸汽、低粘度液體 | |||||||
| 法蘭尺寸、型式 | PN10、16、GB9113-88凸式或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） | |||||||
| 結構長度 | 按GB12221-89標準 | |||||||
| 控制精度％ | ±10 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允許泄 漏量 | 硬密封（L/H） | 單座（Ⅳ級）：≤10-4閥額定容量：雙座（Ⅱ級）、≤5×10-3×閥額定容量 | ||||||||||
| 軟密封 （ml/min） | DN(mm) | |||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 | |||||
| 公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| A | 壓力調節范圍 （Kpa） | 0.5～30 | φ394 | |||||||
| 28～50 | φ308 | φ394 | ||||||||
| 48～100 | φ308 | |||||||||

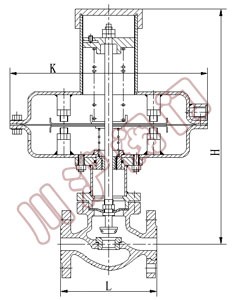

| 公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|
| 法蘭距離L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 |
| 執行器寬K | 395 | |||||||
| 總高度H | 456 | 465 | 470 | 470 | 480 | 490 | 490 | 510 |
| 導壓管接口螺紋 | M16×1.5 | |||||||
| 重量Kg | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 |
| 零件名稱 | 材料 | 溫度范圍 | |
|---|---|---|---|
| 閥體、閥蓋 | HT200 | -20～200℃ | |
| ZG230-450 | -40～450℃ | ||
| ZG1Cr18Ni9Ti | -250～550℃ | ||
| ZG0Cr18Ni12Mo2Ti | -250～550℃ | ||
| 閥芯、閥座 | 1Cr18Ni9Ti | -250～550℃ | |
| 0Cr18Ni12Mo2Ti | -250～550℃ | ||
| (增強)聚四氟乙烯 | -20～200℃ | ||
| 司太萊合金堆焊 | -250～550℃ | ||
| 壓力平衡元件 | 波紋管 | 18Ni12Mo2Ti | -160～300℃ |
| 彈簧 | 18Ni12Mo2Ti | -160～250℃ | |
